目錄

• 新型懸挑架與傳統工字鋼懸挑架的對比

• 新型懸挑架的組成

• 新型懸挑架的施工步驟

傳統懸挑做法

新型懸挑做法

傳統懸挑型鋼梁必須穿過建筑物的外墻,，伸入室內鋪設在主體結構樓面上,，再用3個U型預埋件錨固在樓面板和樓面梁上。缺點見下：

（3）拆除型鋼梁前,，可能還需要在現場切割U型錨固環,，拆除后還需要補洞、補貼磚,，增加了施工時間,。

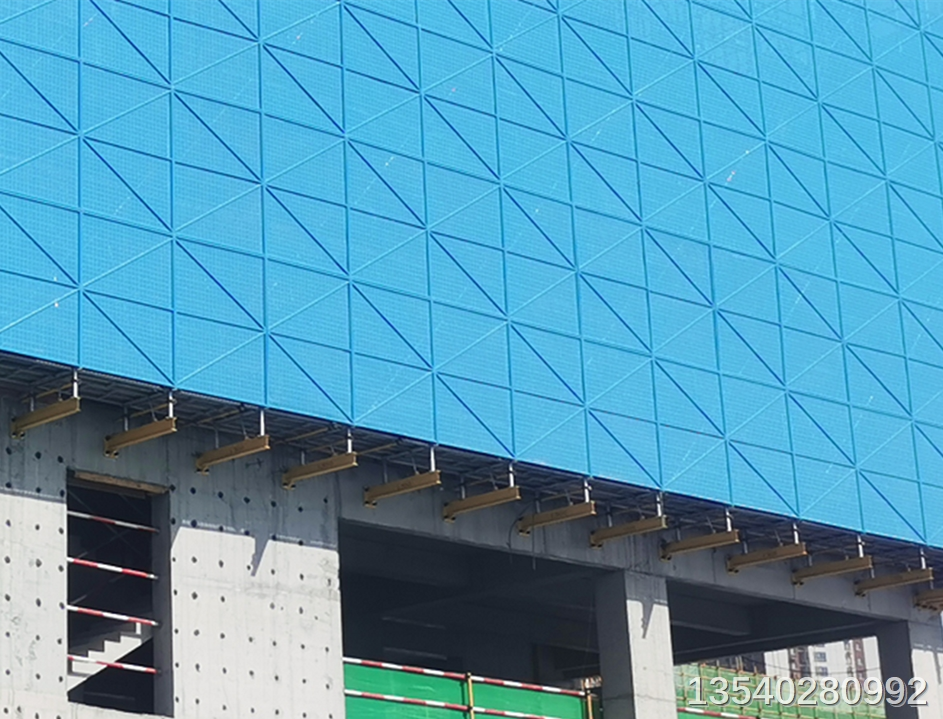

新型懸挑承力架的懸挑梁，預埋安裝在結構梁的梁側,，優點見下：

（3）與傳統做法的懸挑型鋼梁對比，既節省型鋼及U型預埋件,，同時又節省了拆除傳統型鋼和預埋件后所需的切割,、補砌筑等環節的費用和工時。

傳統懸挑型鋼梁伸入室內的固定長度不應小于室外懸挑段的1.25倍,，所以通常情況下,，需要用≥3米的型鋼梁，拐角處的型鋼梁則需4~5米,。缺點見下：

（2）一根3至5米的工字鋼安裝,、拆除過程需要全程依賴塔吊,，起吊過程中盲區很多，存在很大的安全隱患,，勞動力投入大,。

傳統懸挑做法

新型懸挑做法

使用新型懸挑承力架的懸挑梁，均為定型化制作,，最長懸挑梁為2.5米,，優點見下：

（5）與傳統做法的懸挑架的斜拉繩“預埋環”對比（傳統的斜拉繩預埋環既不可回收,，拆除時還需現場切割），既省工又可節約材料,。

傳統懸挑做法

新型懸挑做法

傳統懸挑型鋼梁必須穿過建筑物的外墻,，當外架拆除、工字鋼退出后,，給建筑結構留下破壞性的洞口,，后期修復工作需再次投入成本，不但耽誤工期,，且容易引起樓面滲水漏水,。

新型懸挑承力架的懸挑梁拆除后，墻面整潔,，無任何破壞,。

傳統懸挑做法

（2）懸挑工字鋼的布局恰巧與樓梯位置相碰時,，橫在樓梯走道中的工字鋼,，影響作業人員上、下走動。

16#或18#工字鋼（深圳市地方要求,，必須用18#工字鋼）為主件,，焊接底座錨固板、三角加強板,、U型吊耳

1,、直線梁：安裝于結構為直線面的懸挑梁，長度有多種不同型號規格,。具體詳見針對各項目深化設計的“懸挑梁平面布置圖”。

2,、斜角梁及對角梁：安裝于建筑結構陽角處的懸挑梁,，長度及端部的角度，分多種型號規格,。具體詳見針對各項目深化設計的“懸挑梁平面布置圖”,。

由Ф20、Q235材質的鍍鋅圓鋼（正絲,、反絲）,、封閉式可調節花藍及絲牙保護套組成。

1,、預埋件：分兩種型號：長180mm的用于預埋在工字鋼懸挑層,；短150mm的用于預埋在上拉桿層。

用180mm長預埋件（懸挑層）

用150mm短預埋件（拉桿層）

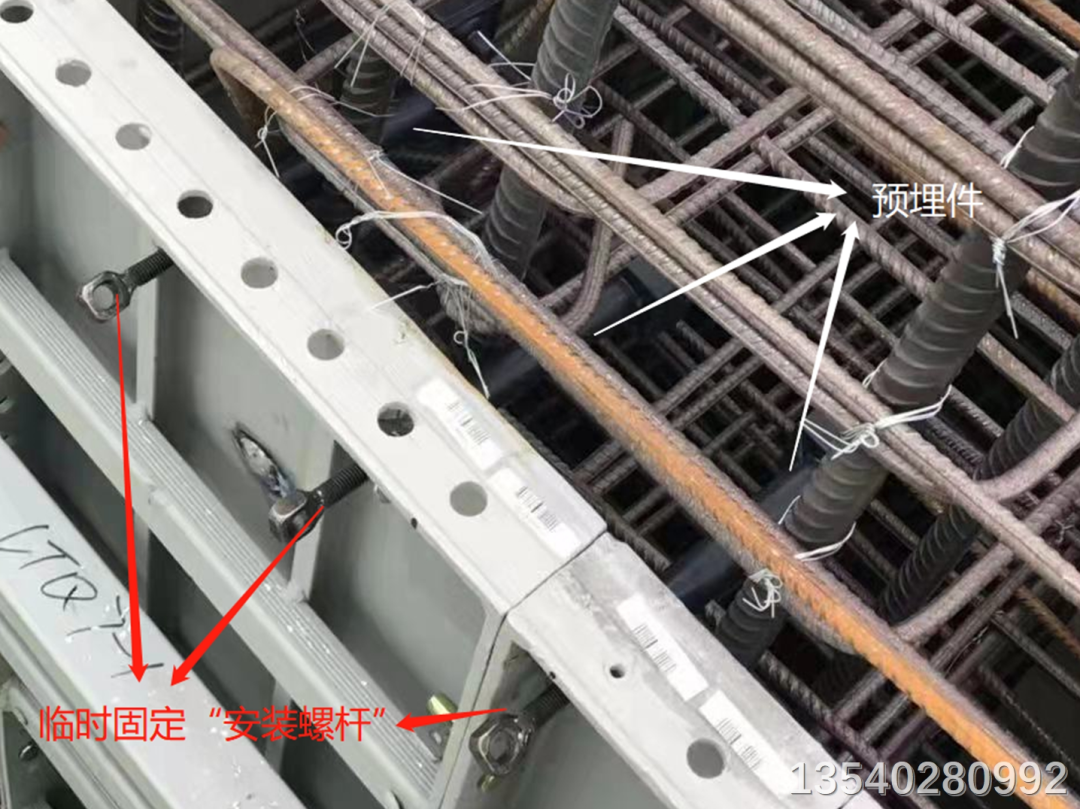

2,、安裝螺桿：本工藝配套專用的“臨時固定螺桿”,，用于確保混凝土澆筑過程中預埋件不會產生偏位,?；炷翝仓螅饌?cè)模板前,，需扭出退出的周轉配件,。

3、與預埋件連接的構件：雙頭螺桿,、雙耳拉環,。

S8.8級高強雙頭螺桿（M20*225mm長）

50*6專用墊片、M20專用高強“加厚螺母”

“雙耳拉環”（材質：45#鋼）

用M20*60mm（45#鋼）銷栓（配套開口銷）與斜拉桿連接

此為升級優化后的一項改進,，實用性很強,，無需現場焊接鋼筋頭。

根據各項目提供的“建筑圖”和“結構圖”結合《建筑施工腳手架安全技術統一標準》和《建筑施工扣件式鋼管腳手架安全技術規范》的有關規范深化設計“懸挑梁平面布置圖”,。

立桿的基本縱距不大于1.5m,，每挑腳手架搭設高度不超過20米

編制專項計算書、專項施工方案、組織專家論證,，論證通過后方可進場施工,。

1、預埋

以“工字鋼平面布置圖”為導向,，對各號棟樓現場進行預埋（外側模板組裝好及鋼筋布設好,，澆筑混凝土前，進行預埋,。）

（4）預埋件安裝完畢后,，砼澆搗時,，嚴禁振動棒直接與預埋件接觸，以確保預埋件不被損壞或發生偏移,。

（6）對搭設在樓面等建筑結構上的腳手架，應對支撐架體的建筑結構進行承載力驗算,，當不能滿足承載力要求時采取可靠的加固措施”的有關規定,，必須經原設計單位根據梁側懸挑承力架傳來的腳手架最不利荷載，對安裝懸挑承力架的主體結構外圍墻,、柱,、梁進行承載力驗算合格后，或者當不能滿足承載力要求時應采取增配鋼筋或其他可靠的加固措施后,，方可進行懸挑承力架預埋件的安放工序,。

（7）對于懸挑結構（如：陽臺），的新配筋布設，不局限于懸挑本層,，同時,，上拉層的鋼筋布設，也必須按“施工方案”或“計算書”里的新配筋圖來布設鋼筋,。

（8）各項目首次預埋時,，需提前預埋2根*3組，共6根預埋件,，以備后期現場做“拉拔試驗”時使用,。

（1）此6個預埋件均用180mm的長預埋件；（2）預埋后,，在混凝土澆筑完8天后,，方可做拉拔試驗；（3）做拉拔試驗時,，詳見本項目專項計算書內的“受拉承載力設計值”,，當拉拔數據超過設計值時,，可停止試驗（一般拉到85KN時,，就可以停止拉拔），以免造成結構破壞,。

2,、安裝雙頭螺桿

混凝土強度達到5MPa以上或相關要求的強度后，開始安裝雙頭螺桿,。

扭出安裝螺桿,，外側模板拆除后，露出預埋件

安裝S8.8級,、M20*225mm長的高強“雙頭螺桿”

（2）安裝雙頭螺桿時,，考慮到混凝土強度還沒有跟上來，扭力不宜過大,，以免造成“對邊的梁墻板”破裂,。（見下圖）

3、安裝工字鋼懸挑梁

根據預埋件的安裝位置,，按圖紙標示的型號,，找到對應型號的懸挑梁，逐條布置于懸挑層各個部位。

4,、腳手架搭設

（1）混凝土達到10MPa以上或規定要求后,，方可開始搭設外架，此過程嚴禁在懸挑梁或鋼管架體上堆放重型材料,。嚴禁在此過程中吊放塔吊上的任何材料,。（2）在不具備連接“上拉桿”條件時，腳手架可搭設最高高度為12米,，當懸挑層上層的混凝土強度達到要求后,，應盡快將斜拉桿組裝好，并及時將“斜拉桿”調節至受力狀態后,，方可再往上搭設腳手架,。

5、斜拉桿上端“連接拉環”的預埋及安裝

在懸挑層的上一層混凝土澆筑前,，將斜拉桿“上端拉接點”的預埋件（150mm長）布置好,。

待外側模板拆除，混凝土強度達到規定要求后（一般在砼澆筑后48小時左右）,，開始把“雙耳拉環”扭入預埋件內連接,，并將“斜拉桿”連接好，同時調節至受力狀態,。最后再將外架往上搭設至20米（以內）,。

來源：建筑工程魯班聯盟
